3.2.10 Распределительные валы и подъемники клапанов

3.2.10. Распределительные валы и подъемники клапанов

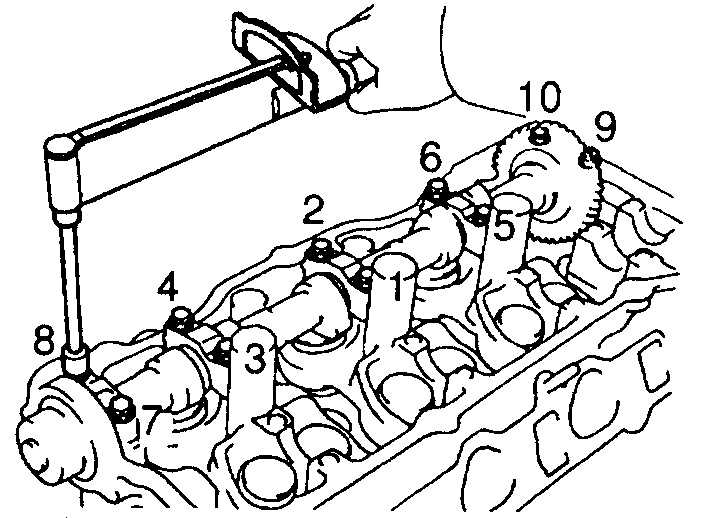

Последовательность затягивания болтов крышек подшипников вала впускных клапанов (правая головка)

Последовательность затягивания болтов крышек подшипников вала впускных клапанов (левая головка)

Последовательность затягивания болтов крышек подшипников вала выпускных клапанов (правая головка)

Последовательность затягивания болтов крышек подшипников вала выпускных клапанов (левая головка)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

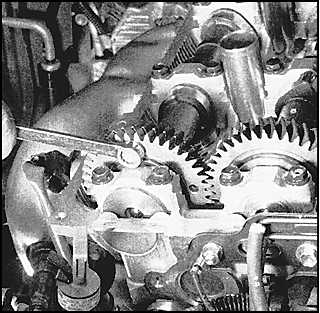

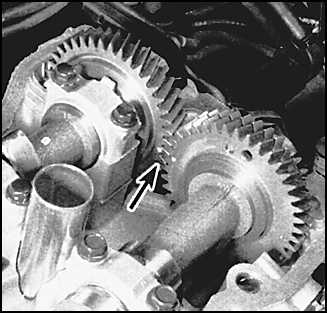

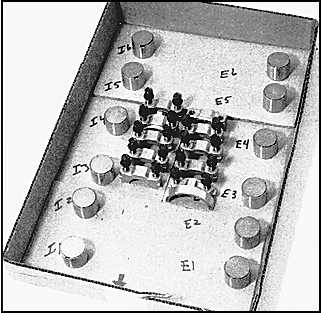

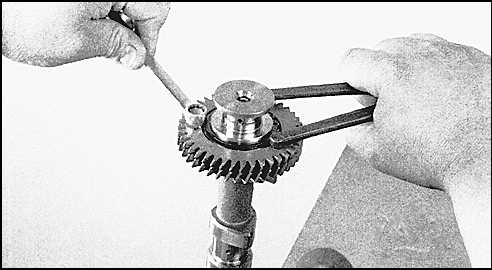

1. Установите первый поршень в ВМТ. Снимите крышки головок, газораспределительный ремень и звездочку распределительного вала. 2. Проверьте, чтобы синхронизационные метки на шестернях валов были совмещены. 3. Застопорите вспомогательную шестерню вала выпускных клапанов, вкрутив болт в отверстия вспомогательной и основной шестерен. 4. Ослабьте болты крышек подшипников вала впускных клапанов в последовательности обратной последовательности их затягивания (см. рис. Последовательность затягивания болтов крышек подшипников вала впускных клапанов (правая головка), рис. Последовательность затягивания болтов крышек подшипников вала впускных клапанов (левая головка) . Снимите крышки подшипников и достаньте вал. 5. Ослабьте болты крышек подшипников вала выпускных клапанов в последовательности обратной последовательности их затягивания (см. рис. Последовательность затягивания болтов крышек подшипников вала выпускных клапанов (правая головка), рис. Последовательность затягивания болтов крышек подшипников вала выпускных клапанов (левая головка)). Снимите крышки и достаньте вал. 6. Аналогичным образом снимите валы другой головки. 7. Сложите крышки подшипников в правильной последовательности. 8. Чтобы разобрать шестерню вала выпускных клапанов, закрепите вал в тисках. При помощи специального ключа ослабьте давление на бот, вкрученный в шестерни, и выкрутите его. 9. Снимите стопорное кольцо вспомогательной шестерни. 10. Снимите вспомогательную шестерню (3), пружину (2) и шайбы (1).

Проверка

Cм. подраздел 3.1.10.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

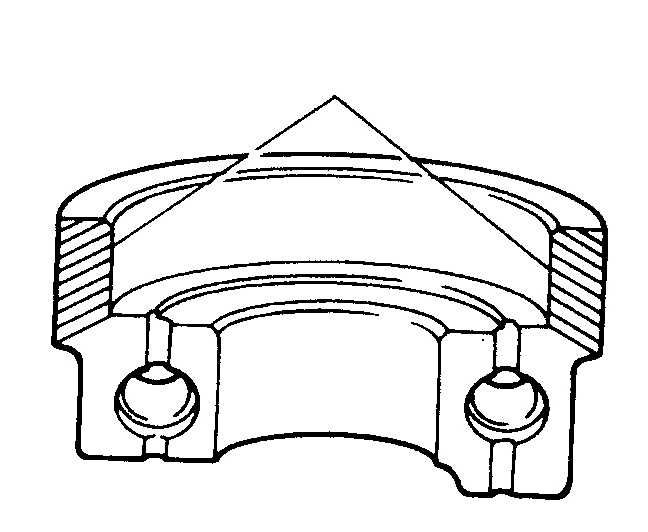

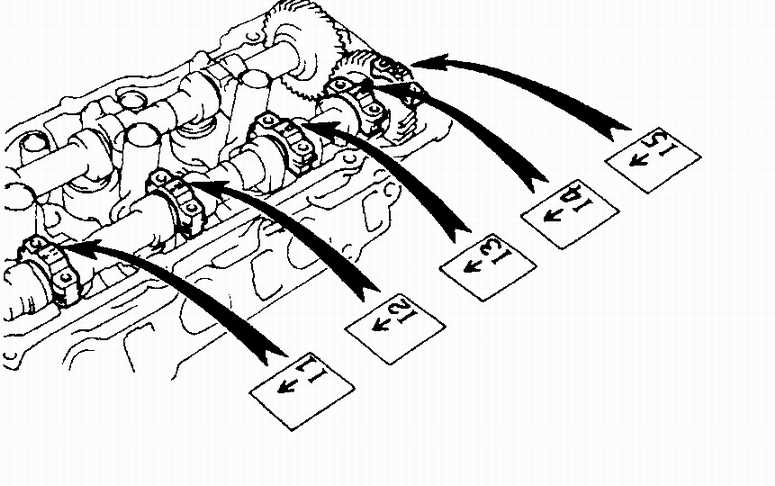

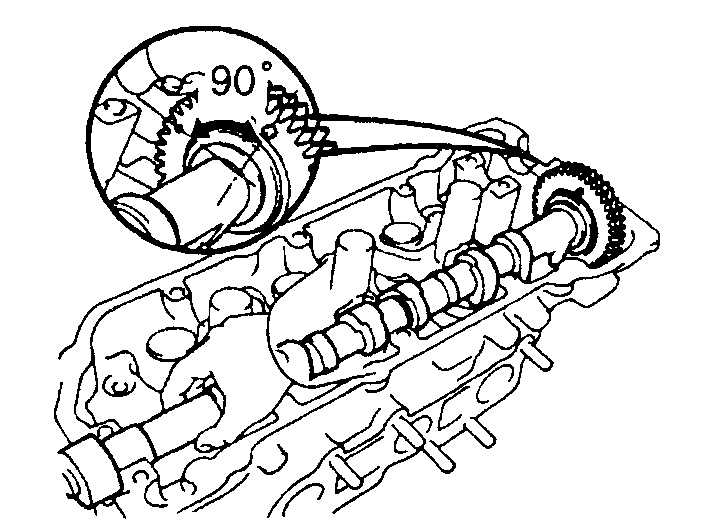

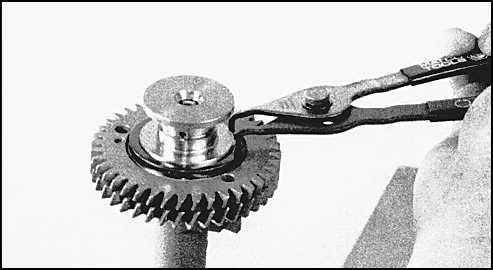

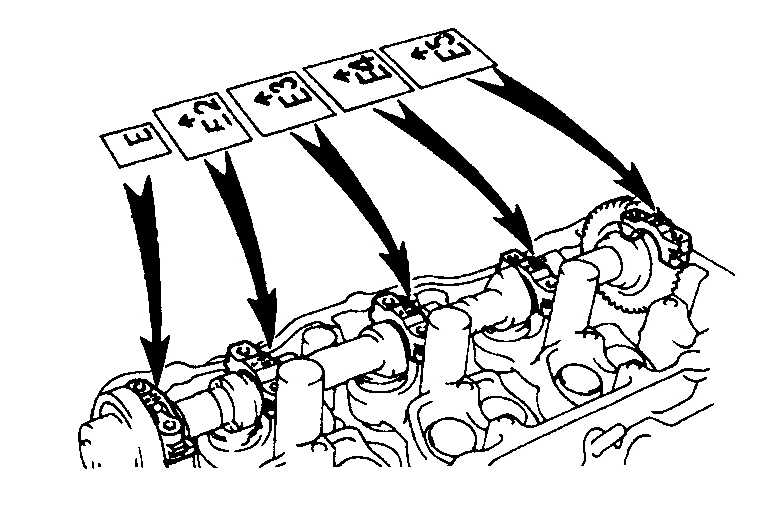

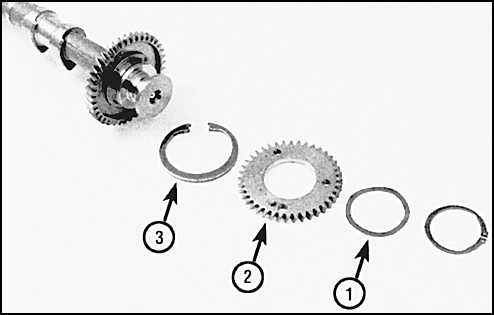

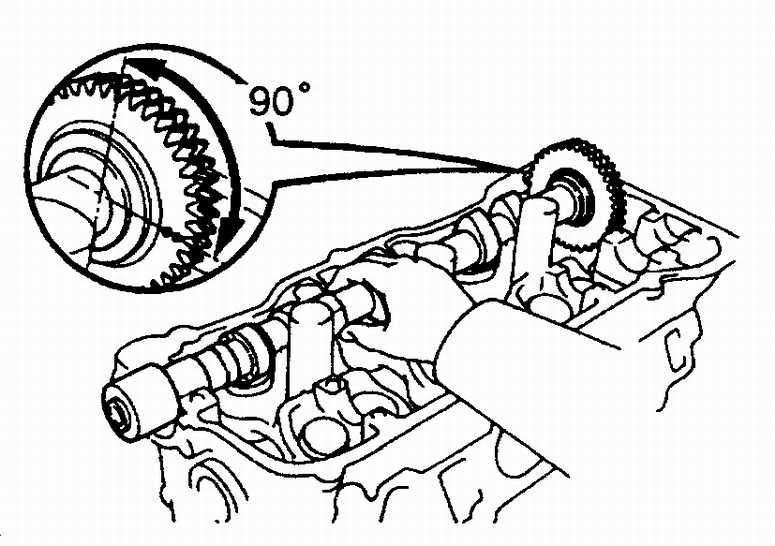

1. Установите вспомогательную шестерню и ее элементы. 2. Закрепите вал в тисках и снова вкрутите болт в отверстия шестерен вала. Смажьте универсальной смазкой подъемники клапанов (если Вы снимали их) и установите их в соответствующие гнезда. 3. Смажьте специальной смазкой кулачки и шейки подшипников вала выпускных клапанов, и установите вал в головку. Метки на шестерне должны быть направлены в сторону вала выпускных клапанов (на рисунке справа – правая головка, слева – левая). 4. Нанесите герметик на внешние части стыкующейся поверхности крышки первого подшипника (помечены штриховкой). 5. Установите крышки подшипников в порядке нумерации. Стрелки на крышках должны быть направлены в сторону газораспределительного ремня (на рисунке справа – правая головка, слева – левая). 6. Затяните болты крышек до требуемого момента затяжки. Затягивайте болты в указанной последовательности на одну четвертую оборота за один прием (см. рис. Последовательность затягивания болтов крышек подшипников вала выпускных клапанов (правая головка), рис. Последовательность затягивания болтов крышек подшипников вала выпускных клапанов (левая головка)). 7. Установите новый сальник вала. 8. Смажьте специальной смазкой кулачки и шейки подшипников вала впускных клапанов. 9. Установите вал в головку, совместив метки на шестернях валов. 10. Установите крышки подшипников в порядке нумерации. Стрелки на крышках должны быть направлены в сторону газораспределительного ремня (на рисунке справа – правая головка, слева – левая). 11. Затяните болты крышек до требуемого момента затяжки. Затягивайте болты в указанной последовательности на одну четвертую оборота за один прием (см. рис. Последовательность затягивания болтов крышек подшипников вала впускных клапанов (правая головка), рис. Последовательность затягивания болтов крышек подшипников вала впускных клапанов (левая головка)). 12. Выкрутите стопорящий болт из шестерен вала впускных клапанов. 13. Установите звездочки валов и газораспределительный ремень. 14. Установите оставшиеся детали.
