12.1.11 Указатели уровня топлива и температуры масла

12.1.11. Указатели уровня топлива и температуры масла

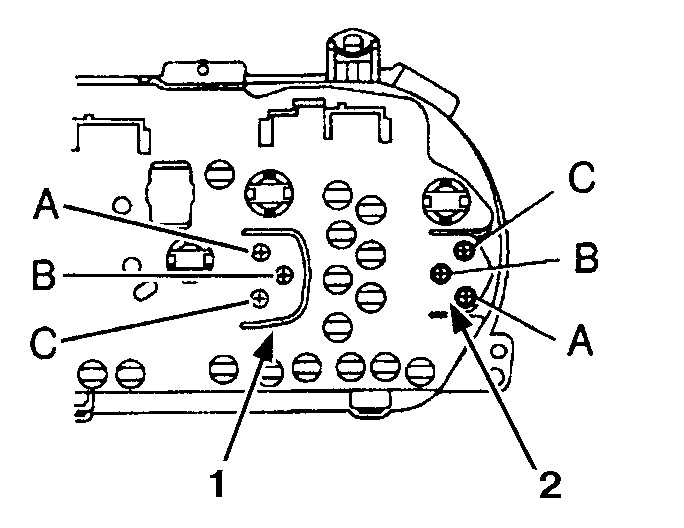

Схема сопротивлений между выводами указателей уровня топлива и температуры масла

1. Указатель уровня топлива 2. Указатель температуры

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Переведите ключ зажигания в положение ON. 2. Если стрелки указателей остаются неподвижными, то проверьте предохранитель. Если предохранитель исправен, то найдите датчик соответствующего указателя и соедините провод датчика с массой. Если стрелка переместится в нужную область шкалы указателя, то замените датчик. В противном случае соедините с массой вывод на обратной стороне указателя, который соединен с датчиком (при этом руководствуйтесь схемой). Если стрелка переместилась, то неисправна проводка от указателя на датчик. В противном случае проверьте напряжение на втором выводе указателя. Если напряжение присутствует, то указатель замените. Предупреждение Сопротивление между выводами А и В на исправном указателе уровня топлива должно быть 126 Ом, между А и С – 280 Ом и между В и С – 154 Ом. На исправном указателе температуры эти сопротивления должны быть 175 Ом (А – В), 54 Ом (А – С) и 229 Ом (В – С). 3. Для проверки самих указателей снимите щиток приборов и проверьте сопротивление указателей.
